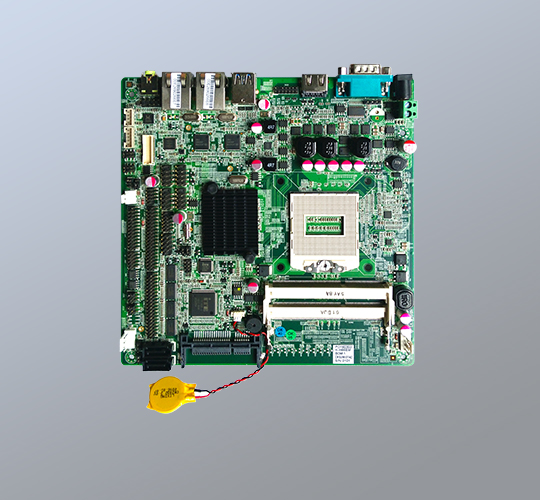

K-H86EM

The product application

自助终端，安防监控，工业平板

Product features

◆ Intel Haswell 平台，HM86芯片组
◆ DVI-I显示输出，带双通道24位LVDS
◆ 支持任意双屏显示，硬解码4K高清视频
◆ 2*G-LAN，2*Mini-PCIE
◆ 10*COM，10*USB，1*LPT插针
◆ ITX结构，尺寸170x170mm，超薄设计
◆ PowerUSB输出

Product Specifications
Driver download
Product Document

主要规格	CPU	Intel i3/i5/i7/Celeron/Pentium PGA946 Socket
	芯片组	Intel HM86
	内存	2*DDR3 SO-DIMM Slot，最大容量16GB
视频	芯片	Intel HD Video（CPU不同，显卡性能不同）
视频	接口	1DVI-I Port， 1双通道24位LVDS 插座
网络	芯片	Intel 211AT
	速率	10/100/1000Mbps 自适应
	接口	2*RJ45
Audio	接口	1line-out， 1前置音频插针（Line-out和MIC），1* 2w功放喇叭插针（左、右）
USB	速率	USB3.0 5Gb/s 和USB2.0 480Mb/s
USB	接口和插针	2USB Port，4前置USB插针，（2USB3.0，8USB2.0）
存储		2SATA3.0 ，1CFast，1*Mini-PCIE接口的SSD固态硬盘接口
IO	COM	1标准DB9座子；1组标准RS232插针；21拖4 COM插针（标准232）；2组RS422/485插针
IO	PS/2	1*PS/2 键盘&鼠标插针
其它	PCIe	1*标准的Mini-PCIE接口，配SIM卡座，支持3G/4G
	GPIO	1*预留的8路输入输出可编程控制插针
	电源接口	1DC-Jack，1个12pin接线端子；直流12~24v输入
PCB	规格	17017022mm，6layer 绿色
操作系统	Windows	WIN7/WIN8
操作系统	其它	Unix/Linux（支持UEFI启动版本的linux）
工作环境	温度	-20~60℃
工作环境	湿度	0~85%RH
