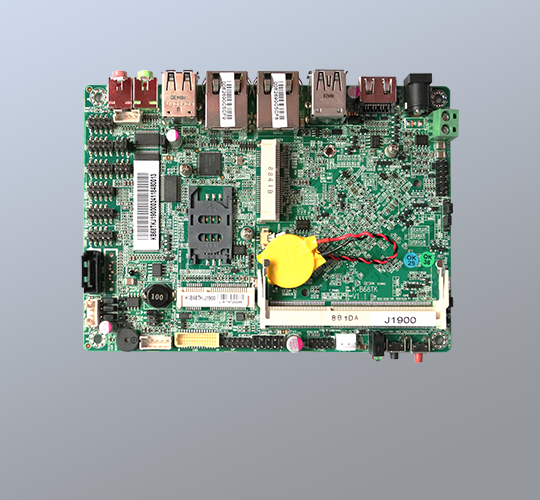

K-B68TK

The product application

工业控制，工业平板，数据采集，车载

Product features

◆ Intel Atom Processor E3825
◆ HDMI/VGA/双通道24位LVDS 显示输出
◆ 支持HDMI/VGA/LVDS任意的异步双显
◆ 2*G-LAN，6*COM，6*USB
◆ 2*Mini-PCIE，支持MSATA，WIFI，3G
◆ 超薄设计，14*10*2.2cm

Product Specifications
Driver download
Product Document

主要规格	CPU	Intel Atom Processor E3825(或N2807)
		主频1.33GHz(或2.16GHz)，双核双线程
		功率6W，BGA封装
	内存	SO-DIMM，DDR3L-1066（兼容1333MHz），1.35v
	内存	容量最大4GB
	Bios	SPI AMI EFI bios
	Bios	支持ACPI2.0B, APM1.2, DIM2.0, SMBIOS2.5
视频	接口	1VGA插针；1HDMI Port；1*LVDS 插座
网络	芯片	Intel I211AT
	速率	10/100/1000Mbps 自适应
	接口	2*RJ45
音频	接口	1Line-out,1MIC；1*2w/8欧功放喇叭插针（左、右）
USB	速率	USB3.0 5Gb/和USB2.0 480Mb/s
USB	接口和插针	4USB Port（其中1USB3.0），2*前置USB插针
存储	SATA	2*标准的SATA2.0
存储	MSATA	1*MSATA接口(与SATA2共用—BOM选择)
IO	插针和接口	6COM插针，其中1支持RS485/RS422,1支持5v和12v，1支持TTL电平
其它	Mini-PCIE	2*标准的Mini-PCIE接口，其中Mini-PCIE位置配SIM卡座，支持3G；MSATA与SATA2共用（BOM选择）
	GPIO	1*预留的输入输出控制可编程插针
	电源接口	1DC-JACK，1ATX 2pin接线端子，12V-24V DC输入
PCB	规格	140*102mm，6layer 绿色
操作系统	Windows	WIN7/WIN8
操作系统	其它	Unix/Linux
工作环境	温度	-20~70℃
工作环境	湿度	0~85%RH
