机器视觉控制器支持6/7/8/9代Intel酷睿

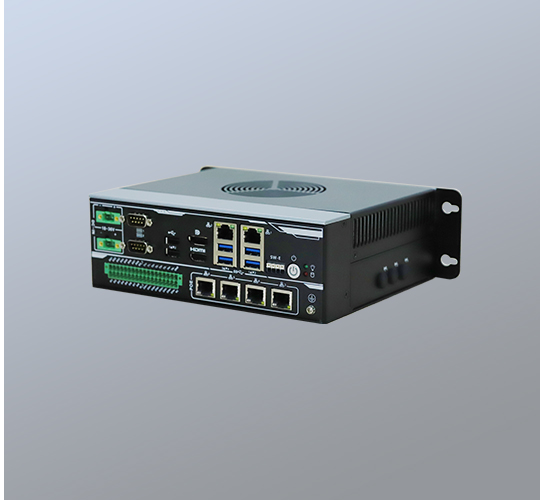

机器视觉控制器M-3113（H10MV-BA1）

产品应用

3D视觉、机器人

产品特点

★ H110芯片组，支持6/7/8/9代 Intel酷睿台式机处理器
★ 6个网口，支持4路POE输出

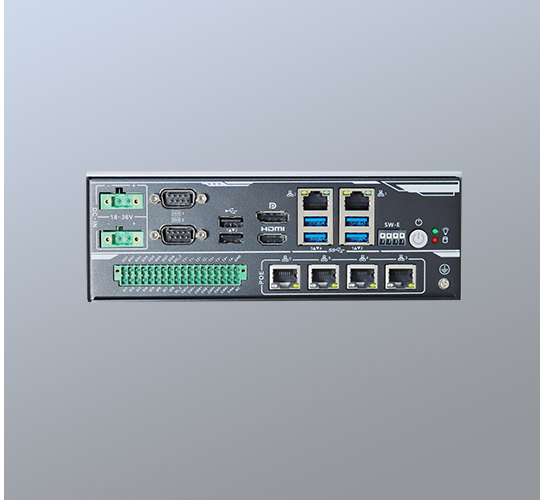

★ 6*USB/2*串口/16*DIO & 4路光源输出
★ 24V供电输入，独立快拆散热风扇设计

产品参数
驱动下载
资料下载

本产品是一款工业控制电脑主机，基于 Intel Intel 6/7/8/9th处理器平台Skylake 平台设计，采用 H110 芯片组，支持 Intel 6th/7th/8th/9th Core i7/i5/i3、Pentium 或 Celeron 处理器。支持 WIN10/WIN11 以及 Linux 各版本的操作系统；整机尺寸 200mm（长）×164mm（宽）×69mm（高）。

本产品由铝散热件与钣金下壳体构成，其中铝散热件做表面喷砂与黑色阳极氧化处理，钣金壳体采用厚度 T=1.5mm 的钣金材料打造，并做表面黑色烤漆；本产品采用用 Intel 6/7/8/9 代高性能处理器，并配备丰富的 IO 接口；该款产品外型简约、结构牢固，功能稳定，是一款为机器视觉、工业自动化控制类应用而

打造的工业电脑主机。

①该产品支持 Intel Core6th/7th/8th/9thLGA1151 封装，TDP 不高于 65W 的处理器;

②LAN1 采用 Intel I219V 网卡芯片，LAN2-6 采用 Intel I210AT 网卡芯片；LAN3~6 为扩展的 4*POE，

支持 802.3AF 标准,POE 输出总功耗不超过 40W;

③COM1/2 可通过 BOM 变更选择 RS232/485 模式;

④若要使用 24V 光源输出，主机请使用 24V 电源输入;

选择系统及位数

系统及位数

驱动类型

驱动名称

大小

更新日期

暂无相关资料

产品资料

大小

更新日期
机器视觉控制器M-3113说明书

2025-03-03
