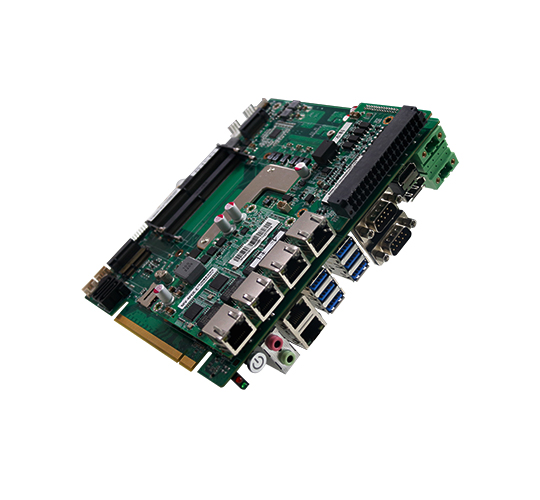

机器视觉控制板卡K-Q6AMV

处理器	12th/13th Intel Core i3/i5/i7、奔腾、赛扬处理器
内存	2×DDR4-3200MT/s 内存，Max 64GB
Bios	SPI AMI EFI bios
显示	1×HDMI，最大支持 2160p@60 分辨率 1×DP，标准 DP1.2，最大支持 4K（4069*2160）分辨率
网络	2×RJ45—Intel I210AT & Intel I225LM
音频	1×AUDIO 双层插座（MIC-IN &LINE-OUT）
SATA	2×SATA3.0 接口； 1×M.2 2280 Key-M 插槽，支持 NVME/SATA SSD 扩展①
COM	2×COM②
其他	6×USB3.0，2×USB2.0 1×M.2 2230 key-E 插槽，支持 WIFI+蓝牙扩展； 1×M.2 3042/52 Key-B 插槽，支持 4G/5G 1×PCIe-X16 金手指，4×PCIE-X1③ 1×eSPI③ 1×SMBUS④ 16×GPIO④
电源接口	5.08-2*2P 绿色插拔端子，18~36V 直流输入
主板规格	185×155mm
操作系统	WIN10，Win11 Unix/Linux
温度环境	工作温度：-20~+60℃，存储温度：-40~+85℃。湿度环境：5~95%RH 无凝露。

备注：
①M.2 2280 Key-M 扩展卡槽支持 PCIe-X4/SATA3.0；
②COM1&2 均可通过 BIOS 设置 RS232/RS485/RS422，默认 RS232；
③4*PCIe-X1、1*eSPI 集成于 J4 扩展接口，可扩展 4 路 POE 网卡、以及串口；
④1*SMBUS 与 16*GPIO 集成于 J1 扩展接口；
⑤BGA用H61时，主板IO接口USB 分布是4个USB3.0，2个USB2.0
（详细说明请下载产品说明书查阅）
