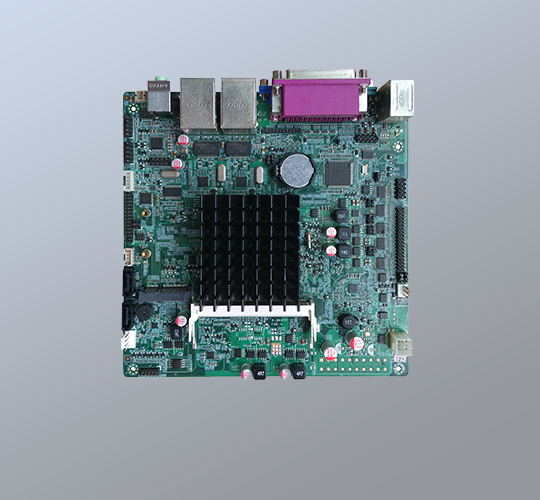

K-B68TP

产品应用

自助终端、 POS 零售、数据采集

产品特点

◆ Intel Baytrail J1800/J1900 SoC
◆ VGA和HDMI显示输出，带双通道24位LVDS
◆ 支持任意双屏显示，硬解码1920*1080高清视频
◆ 2*RJ45，1*Mini-PCIE
◆ 6*COM，7*USB，1*LPT
◆ ITX结构，尺寸170x170mm
◆ 可选12V直流供电或标准ATX供电

产品参数
驱动下载
资料下载

主要规格	CPU	Intel J1800/J1900
		主频2.41GHz/2.0GHz，双核4线程/ 四核4线程
		功率10w，SMD BGA封装
	内存	SO-DIMM，DDR3L 1333，容量最大4GB
	Bios	SPI AMI EFI bios，支持ACPI2.0B, APM1.2, DIM2.0, SMBIOS2.5
视频	芯片	Intel HD Graphics ,Up to 792 MHz/854MHz
视频	接口	1HDMI Port；1VGA Port； 1*双通道24位LVDS 插座
网络	芯片	Realtek RTL8111
	速率	10/100/1000Mbps 自适应和10/100Mbps 自适应
	接口	2*RJ45
Audio	接口	1line-out，1MIC； 1*标准前置音频插针；1对2W功放插针
USB	速率	USB2.0 480Mb/s
USB	接口和插针	4USB Port，2前置USB插针(支持3*USB)
存储	SATA	2标准的SATA2 接口；1Mini-PCIe支持mSATA
IO	插针和接口	1标准COM Port，5COM插针
		1*LPT Port
		1PS/2 Port，1PS/2 键盘&鼠标插针
其它	PCIe	1*标准的Mini-PCIE接口，支持mSATA或WIFI
	GPIO	1个预留8路输入输出控制可编程插针
	电源接口	14pin DC_IN接口；120pin ATX电源接口；
PCB	规格	170*170mm，4layer 绿色
操作系统	Windows	Win7/Win8
操作系统	其它	Unix/Linux/Android
工作环境	温度	-20~55℃
工作环境	湿度	0~90%RH
